 Großer Windkanal  ANIPROP GWK3

für physikalische Praktika und Laborzwecke.

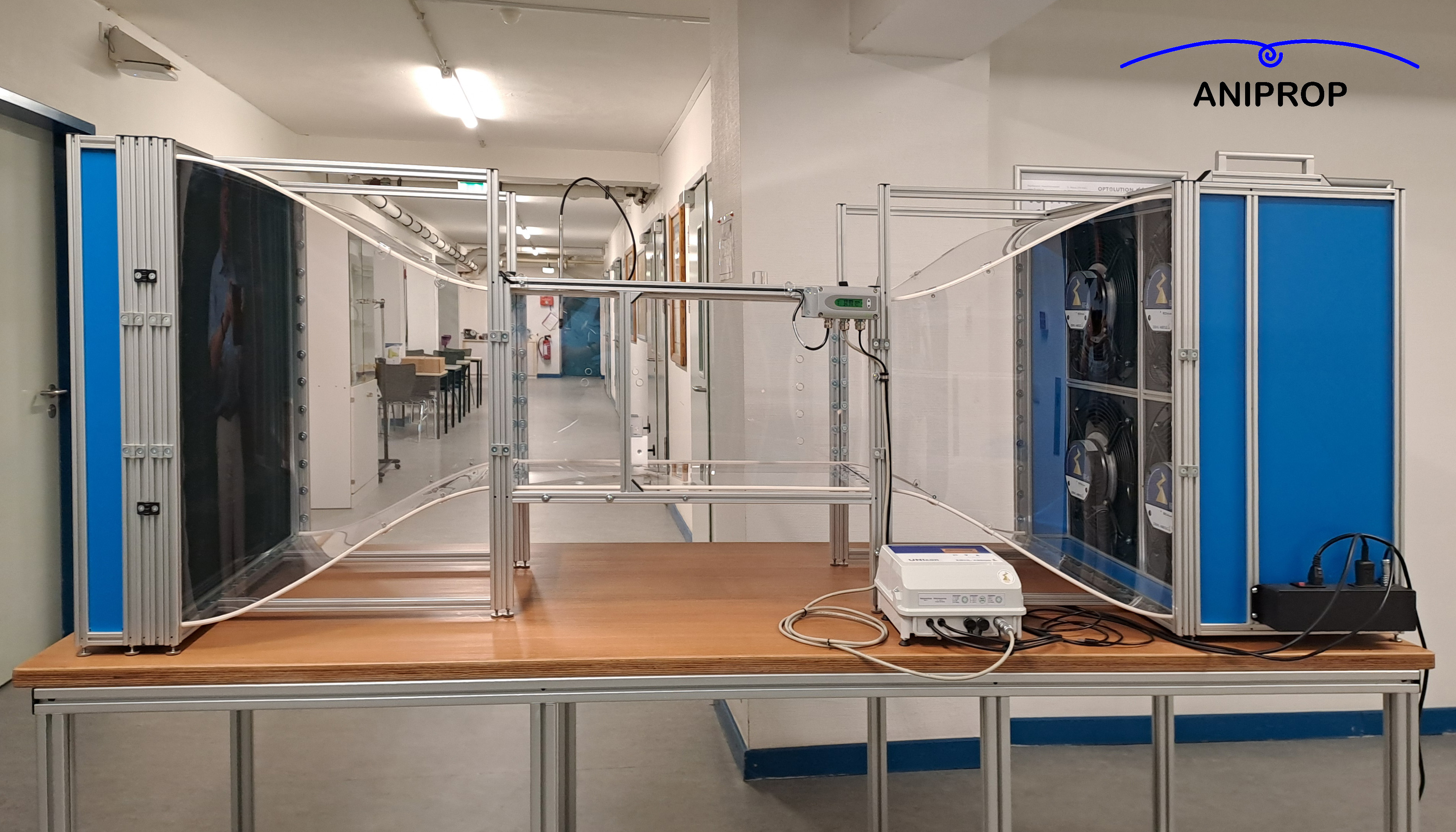

Bild. Aufbau des Kanals im so genannten Saugmodus als echter Eiffelkanal. Die Luft wird von rechts angesaugt, strömt durch die Messstrecke in der Mitte und wird vom Antrieb nach links ausgeblasen. Die Windkanalwaage für zwei Komponenten Auftrieb und Widerstand ist in der Abbildung nicht eingebaut.

Seit 2020 kommt ein neuer Windsensor mit gleicher Funktionalität zum Einsatz.
19,500 EUR + Mehrwertsteuer
EU see 1) below


Angebot für vollständige Versuchseinrichtung mit Antrieb einschließlich Steuereinheit für digitale Ansteuerung, Windkanalwaage für Auftrieb und Widerstand, Software für Waagen und Geschwindigkeitsmessung für Windows 11, 64-Bit Betriebssystem und abwärts. Abmessungen insgesamt 0.8 m x 0.8 m x 2.0 m (Höhe x Tiefe x Länge). Messquerschnitt 0.35 m x 0.35 m, Windgeschwindigkeit  1 - 18 m/s (maximal 20 m/s je nach Aufstellungsort).
Halbtägige Einweisung und Einrichtung der Software in Verbindung mit der Auslieferung.

Lieferzeit: 3 Monate. Gewährleistung 2 Jahre. Lieferung innerhalb Deutschlands frei Haus.
Angabe der Lieferzeit ist unverbindlich. Verbindliche Zusage im Angebot.
  • Zusätzlich zu den beiden Präzisionswaagen als Unterbau der Windkanalwaage können zwei zeitlich hochauflösende Kraftsensoren 20 N als Unterbau beschafft werden. Dann können für Messungen alternativ die  Präzisionswaagen oder die Kraftsensoren eingesetzt werden. Die Kraftsensoren sind vom Hersteller kalibriert und werden einschließlich Messverstärker geliefert. Die Mehrkosten betragen 2,450 EUR zuzüglich Umsatzsteuer.
  • Der Kanal ist auch ohne Windkanalwaage lieferbar. Der Preis reduziert sich dann um 3,200 EUR auf 16,300 EUR (Angaben ohne Umsatzsteuer).
Details zur Ausführung

Kurzbeschreibung. Der Kanal ist technisch ein so genannter Eiffelkanal. Die Luft wird aus der Umgebung angesaugt über einen Einlauf und nach der Messstrecke wieder in die Umgebung ausgeblasen. Die Qualität der Strömung in der Messstrecke wird daher auch von der Gleichförmigkeit der zuströmenden Luft beeinflusst. Der Kanal kann in zwei Betriebsmodi betrieben werden: Druckmodus und Saugmodus. Im Druckmodus saugt die Antriebseinheit die Luft von außen an und drückt sie durch die Kontraktionsstrecke. Im Saugmodus arbeitet der GWK3 als echter Eiffelkanal  (siehe obiges Bild) mit hoher Strömungsqualität. Besonderes Merkmal sind die kurzen Kontraktionsstrecken von 0.5 m Länge, die den Luftstrom auf ¼ seines Querschnitts verengen oder aufweiten. Damit lässt sich der Kanal trotz des Messquerschnitts von 0.35 m x 0.35 m noch in einem normalen Laborraum betreiben.

Windkanalwaage mit Kraftsensoren als Wägeeinrichtung (blaues Tablett mit Aufbauten).
Bei Verwendung von Präzisionswaagen wird nur die Wägeeinrichtung getauscht. Der Support mit Messobjekt (die L-förmige transparente Konstruktion) passt auf beide Wägeeinrichtungen. Die Abbildung im Angebot zeigt die Windkanalwaage alternativ mit zwei Präzisionswaagen.

Stand der Dokumentation. Genauere Angaben dazu finden sich in der jeweils aktuellen Produktbeschreibung (siehe unten).

Steuerung. Windgeschwindigkeit und Temperatur werden über einen hochwertigen Sensor der Firma E+E (ab 2020) ermittelt. Der Messverstärker zeigt beide Daten in einem Display an und gibt seinen Messwert für die Geschwindigkeit an die Steuereinheit weiter. In der Steuereinheit wird die gewünschte Windgeschwindigkeit vorgegeben, die über einen internen Regler (PID-Regelung) die Geschwindigkeit konstant hält. Motoren und Steuereinheit werden von der Firma Ziehl-Abegg geliefert. Windgeschwindigkeit 0 ... 20 m/s und Temperatur -20°C ... +70°C werden im Messverstärker zusätzlich auf 0 .. 10 V abgebildet und können über eine Anschlussbuchse für die Aufzeichnung mit einer Datenerfassung verwendet werden.

Waagen. Die beiden Waagen vom Typ 440-45N der Firma Kern & Sohn sind die Standardausrüstung und eine robuste Ausführung mit je 1 kg Messbereich. Die Daten werden in einem Display an der Waage angezeigt und können über die mitgelieferten Anschlusskabel per USB an einen PC gesandt und aufgezeichnet werden. Bei den Anschlusskabeln handelt es sich um aktive Bauteile, die vom PC als externe Geräte, so genannte Virtual Com Ports (VCP), erkannt werden. Die Daten beider Waagen können gleichzeitig in eine Excel-Datei geschrieben werden.Die zugehörige Software der Firma Kern &Sohn wird mitgeliefert.

Kraftsensoren (zusätzliche Ausstattung). Die Kraftsensoren als Unterbau können zusätzlich beschafft werden und lassen sich im Betrieb leicht gegen die zwei Waagen austauschen. Der Support für das Messobjekt passt auf beide Unterbauten. Die Daten der Sensoren KFS24s von ME-Meßsysteme  werden in einem Messverstärker ausgewertet und per Bluetooth an einen PC übertragen. Der Messverstärker GVS-4BT LD überträgt zugleich die Windgeschwindigkeit. Die mitgelieferte Software zeigt am PC auf den ersten drei von vier Kanälen die Daten von Kraftsensor 1, Kraftsensor 2 und auf Kanal 3 die Windgeschwindigkeit. Auf dem vierten Kanal ist standardmäßig die Steuerspannung für den Antrieb gelegt. Die Daten können fortlaufend abgespeichert werden.

Stand: Februar 2024

Large Wind Tunnel ANIPROP GWK3
User manual  ANIPROP_GWK3_UserManual_V04.4en.pdf  (6.3 MB, 48 pages)
for practical training in undergraduate courses and for laboratory work.
1) No VAT added within the European Community. Tax has to be payed according to national invoicing rules and national tax rate. Please, note: supply within the European Community only.



  • Produktbeschreibung - Version V05.0 (Februar 2024, PDF 6 MB) mit ausführlicher Anleitung.
  • Angebot - Beschaffung des Kanals GWK3
  • Eine Messung (PDF) mit dem vollständigen Original-Messprotokoll (Microsoft Excel Datei) und die zugehörige Auswertung (PDF) zeigen eine typische Verwendung des Kanals. Die Messung ist mit zwei Waagen durchgeführt worden.
  • Für lokale Messungen kann auch ein hochauflösendes Hitzdrahtanemometer (CTA) eingesetzt werden.  ANIPROP GbR arbeitet auf Wunsch ein Angebot aus für die komplette Messdatenerfassung. Diese umfasst das Hitzdrahtanemometer mit Messverstärker (SVMtec),  den A/D Wandler (NI USB 6002) einschließlich der mitgelieferten Software DAQExpress mit einer von ANIPROP GbR entwickelten Arbeitsumgebung für die Online Erfassung und Darstellung der Messwerte. Auch eine Traversiereinrichtung für den automatischen Vorschub des Sensors kann geliefert werden. Beispiel:





 Kleiner Windkanal ANIPROP KWK3 neo

für physikalische Praktika und Schulunterricht.
Beschaffung nach einem Baukastenprinzip mit
zahlreichen Optionen. Preisangabe für Vollausstattung.
11,920 EUR + Mwst.
EU see 1) below
Angebot für vollständige Versuchseinrichtung mit Antrieb einschließlich Stromversorgung, Messbühne mit ebener Platte und seitlicher Experimentierschiene für Sensoren. Im Lieferumfang ein einfacher Sensor für die Darstellung lokaler Strömungsvorgänge, ein Dampferzeuger zur Sichtbarmachung der Randwirbel und zwei elektronische Waagen für quantitative Messungen. Die Daten beider Waagen können gleichzeitig in eine Excel-Datei übertragen werden. Prandtlsches Staurohr für Staudruck und Geschwindigkeit.  Messquerschnitt 0.18 m x 0.12 m (Breite x Höhe). Windgeschwindigkeit bis 16 m/s, Turbulenzgrad < 1 %. Software für Waagen und Geschwindigkeitsmessung für Windows 7, 64-Bit Betriebssystem und abwärts.
Halbtägige Einweisung und Einrichtung der Software bei Auslieferung mit Windkanalwaage.
Lieferzeit: 2 Monate. Gewährleistung 2 Jahre. Lieferung innerhalb Deutschlands frei Haus.
Angabe der Lieferzeit ist unverbindlich. Verbindliche Zusage im Angebot.
  • Anstelle der beiden Waagen können zwei zeitlich hochauflösende Kraftsensoren 20 N eingesetzt werden .Die Kraftsensoren sind vom Hersteller kalibriert und werden einschließlich Messverstärker geliefert. Die Mehrkosten betragen 2,450.00 EUR zuzüglich Umsatzsteuer.
Small Windtunnel ANIPROP KWK3 neo
for practical training in undergraduate courses and at highschool. The equipment may be purchased according to individual needs with various options. The given price covers the offer including all experiments.
1) No VAT added within the European Community. Tax has to be payed according to national invoicing rules and national tax rate. Please, note: supply within the European Community only.
Das Bild zeigt nicht alle Teile, die zum Angebot gehören.
  • Angebot - Beschaffung des Kanals KWK3 neo mit Preisliste für Komponenten
Der KWK3 neo zeichnet sich gegenüber dem - nicht mehr gelieferten - KWK3 in erster Linie durch eine neue Gestaltung aus. Er ist in Gestaltung und Funktion die kleinere Ausführung des GWK3. Technisch kann der KWK3 neo jetzt auch als echter Eiffelkanal geliefert werden. Dazu ist eine zweite Kontraktionsstrecke und eine Messstrecke erforderlich. Durch eine neue Strömungsgleichrichtung mit einer speziellen Wabenstruktur erreicht der Kanal nun nahezu 16 m/s. Die Messbühne mit Experimentierschiene ist völlig neu gestaltet und dadurch bedeutend einfacher in der Handhabung geworden. Die Verbindungselemente zwischen dem Support für die Messobjekte und den beiden Messwaagen sind neu konzipiert.
  • Die neuen Verbindungselemente gestatten die Verwendung von zwei zeitlich hochauflösenden Kraftsensoren anstelle der Messwaagen. Dieses Merkmal ist lieferbar auf besondere Anforderung
  • Neu ab 2017 ist die Verwendung so genannter virtueller COM Ports (VCP) zum Anschluss der Waagen, da viele Rechner keine physikalische serielle Schnittstelle (D-SUB 9-polig) mehr haben, sondern nur noch USB Anschlüsse.
Der Support für die Messobjekte hat nun die Möglichkeit, über eine genormte Lagerachse beliebige andere Messobjekte auf leichte Weise einzusetzen. Neu in die Beschreibung aufgenommen ist die externe Steuerung des Windkanals für anspruchsvollere Laborarbeiten. Die Ausrüstung wird nicht angeboten, aber ANIPROP GbR berät gerne bei der Auswahl und Beschaffung. Das nachfolgende Bild (noch in einer älteren Version der Software Labview von NI) zeigt die Steuerung des KWK3, wie sie im Labor von ANIPROP GbR für verschiedene Windkanäle verwendet wird.

Firmenanschrift und Bestellungen (address for inquiries and orders):

ANIPROP GbR
Johanna Send und Dr. Wolfgang Send
Sandersbeek 20
37085 Göttingen
Deutschland / Germany

Tel:  +49 551 794075
Fax: +49 551 7905708

Preisangaben gültig bis 31. Dezember 2024.
Kontakt per e-Mail bitte über: Kontakt (contact via e-mail)

  • Anmerkung zur Verwendung von elektronischen Waagen. Die Bestimmung der Masse eines Körpers in kg auf Basis einer Kraftmessung ist vom Prinzip her abhängig vom Ort der Messung (primär von der Höhe und der geografischen Breite des Messortes). Daher ist einer auf diese Weise bestimmten Masse bei der Angabe der Einheit "kg" noch ein "f" für "Force" angehängt, also "kgf". Die Schwerebeschleunigung g = 9.81 m/s^2 variiert auch innerhalb Deutschlands nicht unerheblich (siehe Artikel der Physikalisch Technischen Bundesanstalt PTB).
    Definitionsgemäß ist kgf eine Krafteinheit und es gilt 1 kgf = 9.806 65 N. Geeichte Präzisionswaagen haben deshalb immer eine Angabe zum Fehler und zur Gravitationszone, in der sie zugelassen sind (siehe Artikel).

    Weitere Hinweise
    •   Auftrieb und Wirbeldichte beim Fliegen - W. Send (10 S., 1.9 MB). DPG-Jahrestagung 18.-20.03.2002 Leipzig. Fachverband Didaktik der Physik, Arbeit DD3.2 . Erschienen in: Didaktik der Physik. Beiträge zur Frühjahrstagung der DPG - Leipzig 2002, Hrsg. V. Nordmeier, ISBN 3-936427-11-9.
     Ergänzendes Bildmaterial aus dem Vortrag mit den Folien zu voranstehender Arbeit u.a. (21 S., 1.4 MB)

    • Anleitung - Physikalische Erläuterungen und Hilfe zum Nachbau des ersten Labormodells KWK1
